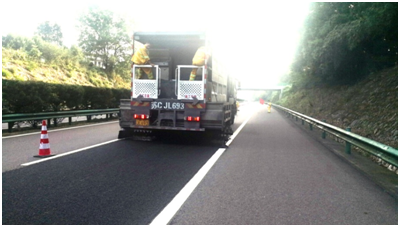

一、產(chǎn)品簡(jiǎn)介
精細(xì)抗滑表面處治技術(shù)簡(jiǎn)稱精表處是一種通過專用的同步碎石封層設(shè)備，將高性能粘結(jié)料和玄武巖細(xì)集料同步灑布到原路面而形成的一個(gè)薄層結(jié)構(gòu)。具有抗磨耗、增加路面摩擦系數(shù)等作用，以顯著提高瀝青路面防水性、抗滑性以及改善路面外觀的路面養(yǎng)護(hù)技術(shù)。
二、適用范圍
精細(xì)抗滑表面處治技術(shù)適用于以下路面處理：
（1）、新建瀝青路面構(gòu)造深度過大、滲水系數(shù)不合格、以及表層瀝青混凝土松散掉粒的病害處理。
（2）、需要進(jìn)行預(yù)防性養(yǎng)護(hù)的瀝青路面出現(xiàn)細(xì)微裂縫，表層瀝青老化剝落表面顏色不均勻、瀝青混凝土掉粒的瀝青路面。
（3）、美化路面外觀，局部銑刨攤鋪后新舊路面顏色外觀不一致的處理。
三、技術(shù)特點(diǎn)
1、精細(xì)抗滑表面處治技術(shù)的優(yōu)勢(shì)在于粘結(jié)材料的高性能、具有粘附力強(qiáng)、快速成型的特點(diǎn)，耐候性好、殘留物的低溫性能和高溫性能優(yōu)異。
2、采取了有利于降低噪聲的單一粒徑較小碎石，可明顯降低行車胎噪，行車更加舒適。
3、高性能膠結(jié)料具有彌補(bǔ)縫隙、防止路面滲水。
4、磨光值、壓碎值較高的玄武巖礦料在路面表層直接充當(dāng)磨耗層，達(dá)到保護(hù)下承層和改善路面抗滑性能的效果。
6、由于施工工藝復(fù)雜、材料價(jià)格昂貴路面造價(jià)比微表處高，但可對(duì)路面提供更長(zhǎng)久的保護(hù)，降低大修費(fèi)用，性價(jià)比較高。
四、原材料的選擇及指標(biāo)
1、粘結(jié)材料的技術(shù)要求
試驗(yàn)項(xiàng)目 | 單位 | 技術(shù)要求 | 試驗(yàn)方法 |
破乳速度 | — | 快裂或中裂 | T 0658 |
粒子電荷 | — | 陽(yáng)離子（+） | T 0653 |
篩上剩余量（1.18mm），不大于 | % | 0.1 | T 0652 |
黏度 | 恩格拉黏度T25 | — | 1-10 | T 0622 |
瀝青標(biāo)準(zhǔn)黏度C25.3 | S | 8-25 | T 0621 |
蒸發(fā)殘留物 | 含量，不小于 | % | 60 | T 0651 |
針入度（100g,25℃，5s） | 0.1mm | 40-120 | T 0604 |
軟化點(diǎn)TR&B ，不小于 | ℃ | 55 | T 0606 |
延度（5℃），不小于 | cm | 50 | T 0605 |
溶解度（三氯乙烯），不小于 | % | 97.5 | T 0621 |
與集料的黏附性，不小于 | — | 2/3 | T 0654 |
儲(chǔ)存穩(wěn)定性 | 1d，不大于 | % | 1 | T 0655 |
5d，不大于 | % | 5 | T 0655 |
|
|
|
|
|
|
2、集料的技術(shù)要求
2.1精表處的集料應(yīng)采用整形過的近似立方體、潔凈、干燥、無(wú)風(fēng)化、無(wú)雜質(zhì)的單一粒徑石料。
2.2宜采用玄武巖、輝綠巖等較硬的石料。
2.3集料粒徑宜為3mm、5mm、8mm的碎石。
技術(shù)要求如下：
試驗(yàn)項(xiàng)目 | 高速公路及一級(jí)公路 | 其他等級(jí)公路 | 試驗(yàn)方法 |
石料壓碎值（%），不大于 | 24 | 26 | T 0316 |
洛杉磯磨耗損失（%），不大于 | 28 | 30 | T 0317 |
表現(xiàn)相對(duì)密度（g/cm3），不小于 | 2.60 | 2.50 | T 0304 |
吸水率（%），不大于 | 2.0 | 2.0 | T 0304 |
堅(jiān)固性（%），不大于 | 12 | 12 | T 0304 |
針片狀顆粒含量（%） | 其中粒徑大于9.5mm，不大于 | 12 | 15 | T0312 |
其中粒徑小于9.5mm，不大于 | 18 | 20 |
黏附性，不小于 | 4 | 4 | T 0616 |
磨光值 | 42 | 40 | T 0321 |
水洗法<0.075mm顆粒含量（%），不大于 | 1 | 1 | T 0310 |
軟石含量（%），不大于 | 3 | 5 | T 0320 |
注:1.堅(jiān)固性試驗(yàn)可根據(jù)需要進(jìn)行。
2.對(duì)S14規(guī)格的粗集料，針片狀顆粒含量不予要求。
3、增強(qiáng)霧封層材料的技術(shù)要求
霧封層粘結(jié)材料采用聚合物改性乳化瀝青，可以采用PCR型號(hào)的乳化瀝青進(jìn)行稀釋，具體技術(shù)指標(biāo)要求如下：
檢驗(yàn)項(xiàng)目 | 技術(shù)要求 | 試驗(yàn)方法 |
篩上剩余量（%），不小于 | 原液 | 0.3 | T 0658 |
1：1水稀釋 | 0.3 | T 0658 |
電荷 | 陽(yáng)離子、陰離子 | T 0653 |
破乳速度 | 中裂或快裂 | T 0652 |
黏度 | 道路標(biāo)準(zhǔn)黏度C25,3 (S) | 12～60 | T 0622 |
恩格拉黏度E25 | 3～30 | T 0622 |
蒸發(fā)殘留物含量（%） | 35～50 | T 0651 |
蒸發(fā)殘留物性質(zhì) | 針入度（25℃）（0.1mm） | 30～100 | T 0604 |
延度（cm），不小于 | 20 | T 0606 |
軟化點(diǎn)（℃），不小于 | 50 | T 0605 |
溶解度（三氯乙烯）（%），不小于 | 97.5 | T 0607 |
儲(chǔ)存穩(wěn)定性 | 1d(%)，不大于 | 1 | T 0655 |
5d(%)，不大于 | 5 |
與粗集料的黏附性，裹腹面積，不小于 | 2/3 | T 0654 |

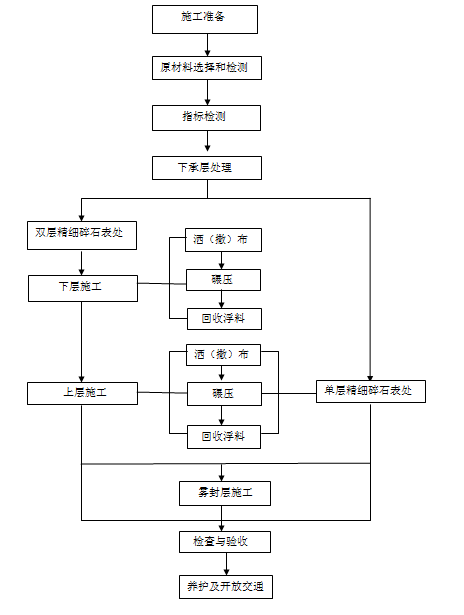

四、施工流程：

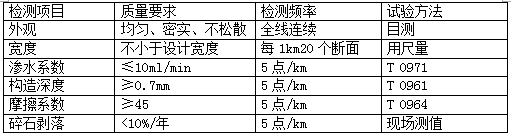

五、驗(yàn)收
工程推薦：精表處工程施工。
